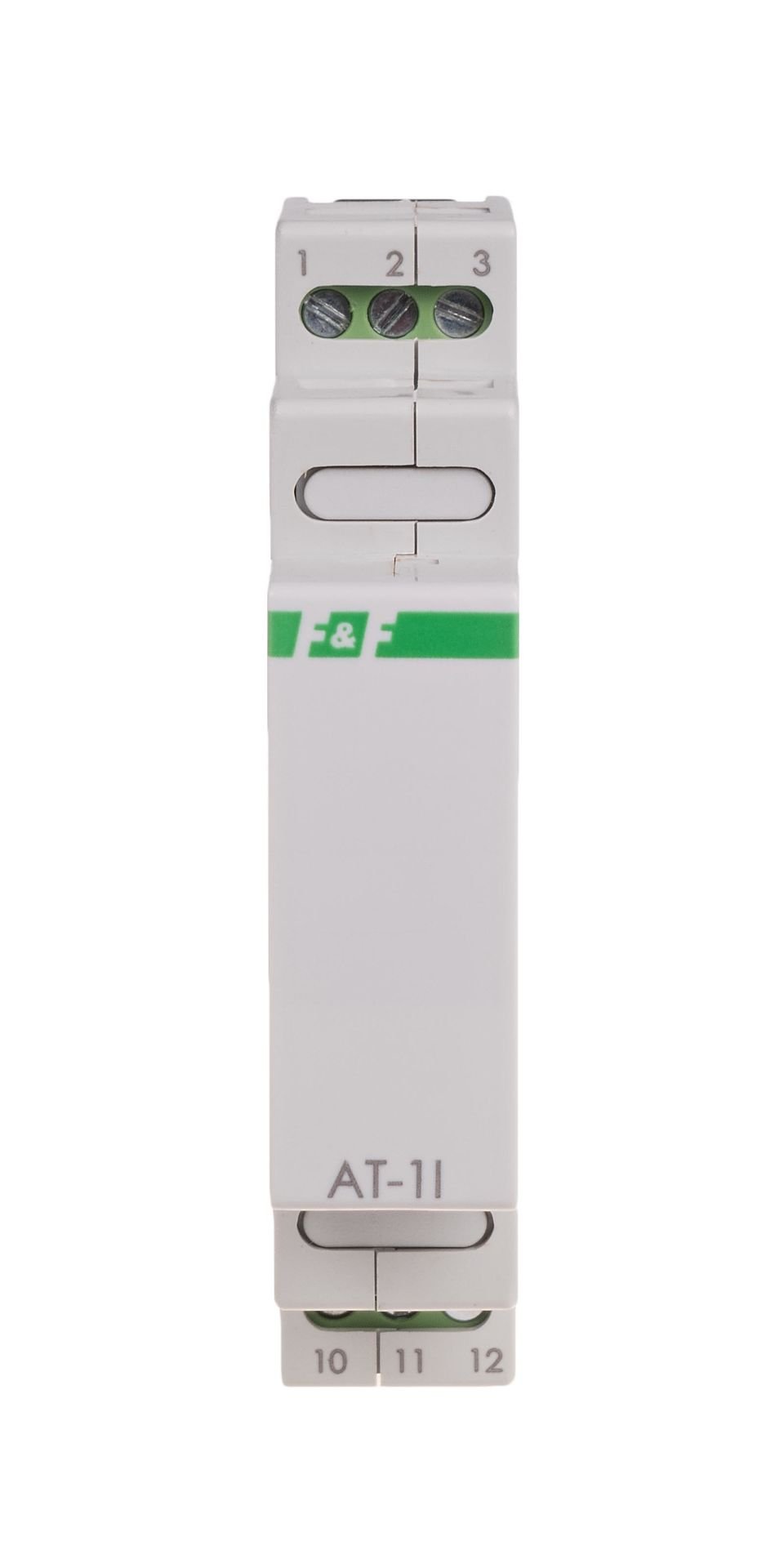

AT-1I sıcaklık vericisi
MAX-AT-1I, 5908312594581
Ürün Açıklaması
Analog sıcaklık vericisi .Akım (4-20 mA). AT-1I dönüştürücü , harici bir sıcaklık sensörü kullanarak sıcaklığı ölçmek ve ölçülen miktarı 4÷20 mA aralığında birleşik bir analog akım çıkış sinyaline dönüştürmek için
tasarlanmıştır .
AT-1I analog sıcaklık vericisi nasıl çalışır?
AT-1I sıcaklık dönüştürücü, sıcaklık sensörünün harici direncini sürekli olarak 4÷20 mA aralığında çıkış DC sinyaline dönüştürür. Dönüşüm sonucunda çıkışta sıcaklık sensörünün bulunduğu ortamın sıcaklığıyla orantılı bir akım belirir . Sıcaklık dönüştürücü, KTY81-210 tipi (veya benzeri) direnç sıcaklık sensörüyle birlikte çalışır . F&F üretim sıcaklığı probları: RT probu veya RT2 probu. Problar ayrı olarak mevcuttur .
Modülün sinyal çıkışı, iletilen sinyalin doğruluğunu etkileyen ağ parazitini ortadan kaldıran bir parazit önleyici filtre ile korunur. Bu, 300 m uzunluğa kadar sinyal kablolarının kullanılmasına olanak sağlar.
Teknik Veri:
|
Besleme gerilimi |
9÷30VDC |
|
Ölçüm aralığı |
-50°С÷100°С |
|
Sıcaklık probu |
RT/RT2 |
|
Maksimum ölçüm hatası |
±1,5°С |
|
çıkış sinyali |
4÷20mA |
|
İşleme hatası |
±%0,5 |
|
Sinyal çıkış kablosunun uzunluğu |
300 m |
|
bağlantı |
2,5mm² vidalı terminaller |
|
Sıkma torku |
0,4Nm |
|
Güç tüketimi |
0,8W |
|
Çalışma sıcaklığı |
-20÷50°C |
|
Boyutlar |
1 modül (18mm) |
|
Kurulum |
35mm ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
