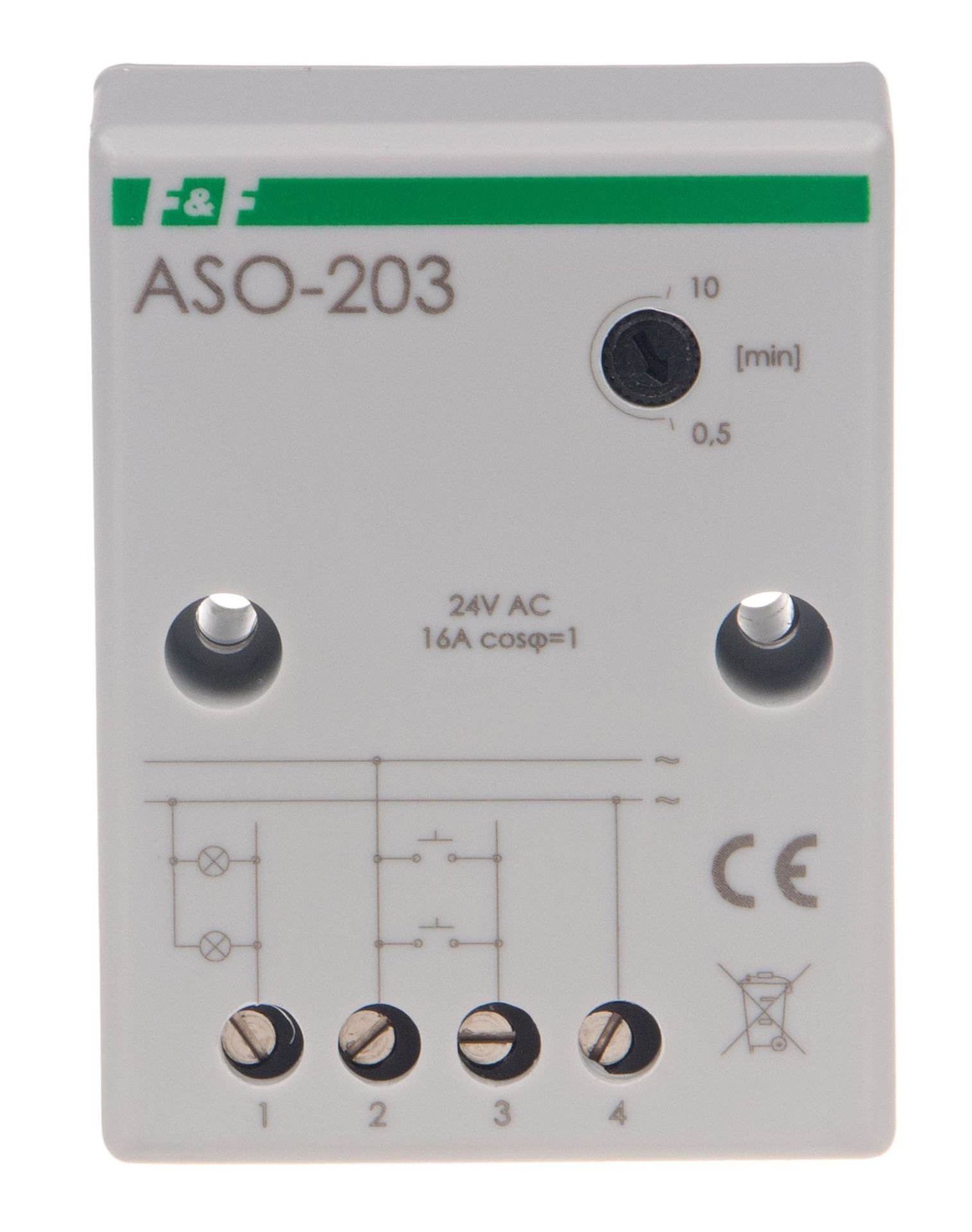

ASO-203 Blokaj önleme fonksiyonlu otomatik merdiven otomatik cihazı
ASO-203, 5908312592174
Ürün Açıklaması
ASO-203 otomatik merdiven otomatik cihazı, blokaj önleyici işlevli
Güç kaynağı: 24 V.Maksimum yük: 16 A.
Bağlantı: vidalı terminaller.
Anti-blokaj fonksiyonu ile.
Merdiven zamanlayıcısı, koridorların, merdivenlerin veya diğer nesnelerin aydınlatmasını belirli bir süre boyunca açık tutmak için kullanılır, ardından aydınlatma otomatik olarak kapatılır.
Çalıştırma
Anlık (zil) bir anahtarla etkinleştirilen merdiven zamanlayıcısı, düğmeyle ayarlanan süre boyunca aydınlatmayı sürdürür. Ayarlanan süre geçtikten sonra otomatik cihaz aydınlatmayı otomatik olarak kapatacaktır. Aydınlatmayı kapattıktan sonra tekrar açabiliriz.
Blokaj önleme nasıl çalışır?
Blokaj önleme işlevi, merdiven anahtarı bloke edildikten sonra aydınlatmanın sürekli yanmasına izin vermez, yani anahtar bloke edildikten sonra (örn. kibritle), otomatik cihaz ayarlanan süreyi ölçecek ve aydınlatmayı kapatacaktır. Abluka kaldırıldıktan sonra aydınlatma tekrar açılabilir.
DİKKAT!
Teknik veri tablosunda belirtilenlerin dışındaki gerilimler için (örneğin 12 V, 48 V, 110 V AC/DC veya diğerleri) özel merdiven otomasyonu uygulama imkanı.
PRATİK TAVSİYE:
Işıklı butonlar
Besleme voltajının düşük olması nedeniyle arkadan aydınlatmalı butonlar kullanılmamalıdır.
Maksimum yük akımı
Teknik verilerde belirtilen kontak akımı maksimum değerdir ve sınırlamalara tabi olabilir - daha fazla bilgi. Sunulan bilgiler cihazdaki rölenin yetersiz olduğunu gösteriyorsa, yüksek dalgalanma akımlarını anahtarlamaya uyarlanmış harici bir anahtarlama elemanının (örn. kontaktör) kullanılması önerilir.
Blokaj önleme fonksiyonu Blokaj
önleme fonksiyonu, merdiven anahtarı bloke edildikten sonra aydınlatmanın sürekli yanmasına izin vermez, yani anahtar bloke edildikten sonra (örn. kibritle), otomatik cihaz ayarlanan süreyi ölçecek ve aydınlatmayı kapatacaktır. . Abluka kaldırıldıktan sonra aydınlatma tekrar açılabilir.
Teknik Veri:
|
Besleme gerilimi |
24V AC/DC |
|
AC-1 maksimum yük akımı |
16A |
|
Yönetici unsur |
röle |
|
PIN konfigürasyonu |
1× HAYIR |
|
Kontak ayırma |
HAYIR |
|
Açma gecikmesi |
1 saniyeden az |
|
Kapatma gecikmesi - ayarlanabilir |
0,5 ÷ 10 dk |
|
Anti-blokaj |
EVET |
|
Kapatma göstergesi |
HAYIR |
|
Işıklı düğmelerle işbirliği |
HAYIR |
|
bağlantı |
4,0mm² vidalı terminaller |
|
Sıkma torku |
0,5 Nm |
|
Güç tüketimi |
0,56W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
51×67×26mm (±1mm) |
|
Kurulum |
yüzeye monte |
|
Güvenlik düzeyi |
IP20 |
