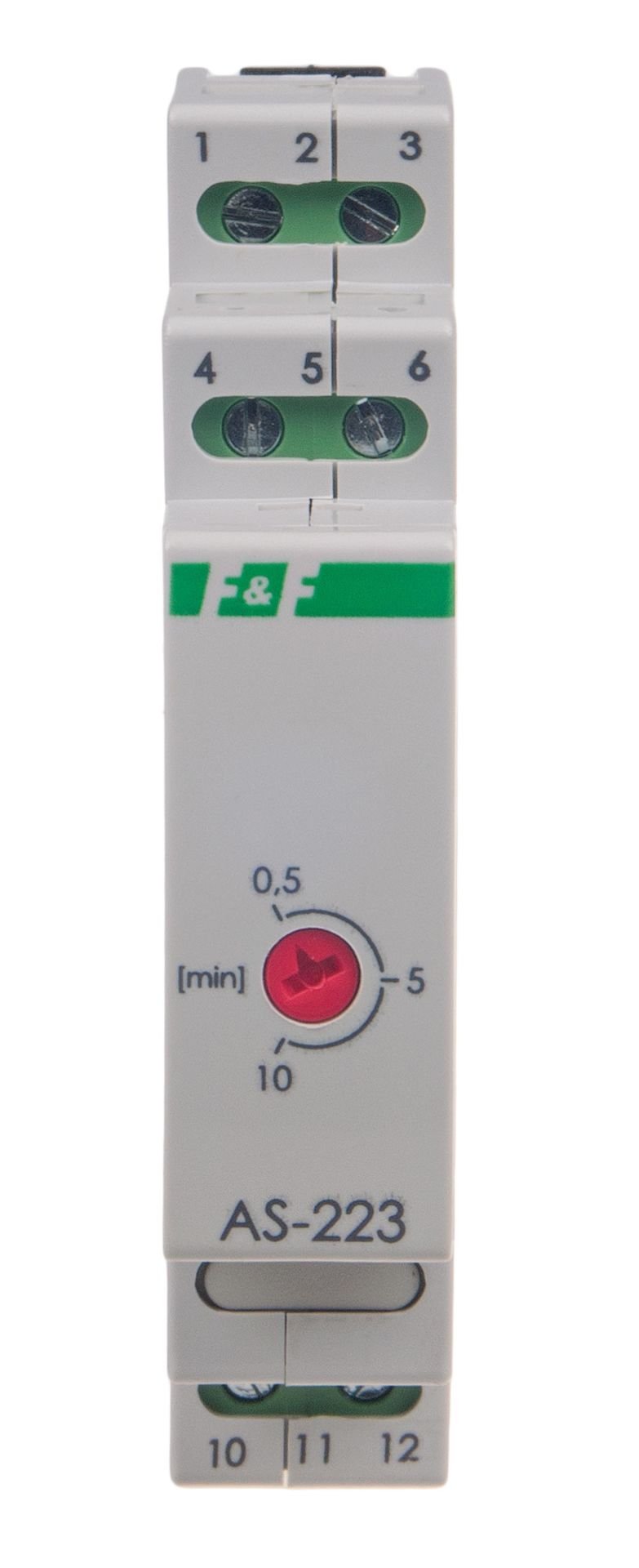

AS-223 anti-blokaj fonksiyonuna sahip otomatik merdiven otomatik cihazı
AS-223, 5908312592105
Ürün Açıklaması
Güç kaynağı: 230 V.Maksimum yük: 16 A.
Montaj: 35 mm ray.
Işıklı tuşlarla çalışır.
Anti-blokaj fonksiyonu ile.
Merdiven zamanlayıcısı, koridorların, merdivenlerin veya diğer nesnelerin aydınlatmasını belirli bir süre boyunca açık tutmak için kullanılır, ardından aydınlatma otomatik olarak kapatılır.
Çalıştırma
Anlık (zil) bir anahtarla etkinleştirilen merdiven zamanlayıcısı, düğmeyle ayarlanan süre boyunca aydınlatmayı sürdürür. Ayarlanan süre geçtikten sonra otomatik cihaz aydınlatmayı otomatik olarak kapatacaktır. Aydınlatmayı kapattıktan sonra tekrar açabiliriz.
Merdiven zamanlayıcısının kilitlenme önleme işlevi nedir?
Blokaj önleme işlevi, merdiven anahtarı bloke edildikten sonra aydınlatmanın sürekli yanmasına izin vermez, yani anahtar bloke edildikten sonra (örn. kibritle), otomatik cihaz ayarlanan süreyi ölçecek ve aydınlatmayı kapatacaktır. Abluka kaldırıldıktan sonra aydınlatma tekrar açılabilir.
DİKKAT!
Teknik veri tablosunda belirtilenlerin dışındaki gerilimler için (örneğin 12 V, 48 V, 110 V AC/DC veya diğerleri) özel merdiven otomasyonu uygulama imkanı.
PRATİK TAVSİYE:
Işıklı düğmeler
Çok fazla ışıklı buton bağlanırsa aydınlatma kendiliğinden açılabileceği gibi sürekli olarak da açılabilir.
Maksimum yük akımı
Teknik verilerde belirtilen kontak akımı maksimum değerdir ve sınırlamalara tabi olabilir - daha fazla bilgi . Sunulan bilgiler cihazdaki rölenin yetersiz olduğunu gösteriyorsa, yüksek dalgalanma akımlarını anahtarlamaya uyarlanmış harici bir anahtarlama elemanının (örn. kontaktör) kullanılması önerilir.
LED ışık kaynakları
LED ışık kaynaklarının ve ışıklı düğmelerin kullanılması durumunda, tam kapanmama (örn. yanma, yanıp sönme) durumu ortaya çıkabilir.
Blokaj önleme işlevi
Blokaj önleme işlevi, merdiven anahtarı bloke edildikten sonra aydınlatmanın sürekli yanmasına izin vermez, yani anahtar bloke edildikten sonra (örn. kibritle), otomatik cihaz ayarlanan süreyi ölçecek ve aydınlatmayı kapatacaktır. Abluka kaldırıldıktan sonra aydınlatma tekrar açılabilir.
AS-223 otomatik merdiven anahtarı için bağlantı şemaları
Teknik Veri:
|
Besleme gerilimi |
230VAC |
|
AC-1 maksimum yük akımı |
16A |
|
Yönetici unsur |
röle |
|
PIN konfigürasyonu |
1× HAYIR |
|
Kontak ayırma |
EVET |
|
Açma gecikmesi |
1 saniyeden az |
|
Kapatma gecikmesi - ayarlanabilir |
0,5 ÷ 10 dk |
|
Anti-blokaj |
EVET |
|
Kapatma göstergesi |
HAYIR |
|
Işıklı düğmelerle işbirliği |
EVET |
|
bağlantı |
2,5mm² vidalı terminaller |
|
Sıkma torku |
0,4Nm |
|
Güç tüketimi |
0,56W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
1 modül (18mm) |
|
Kurulum |
35mm ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
