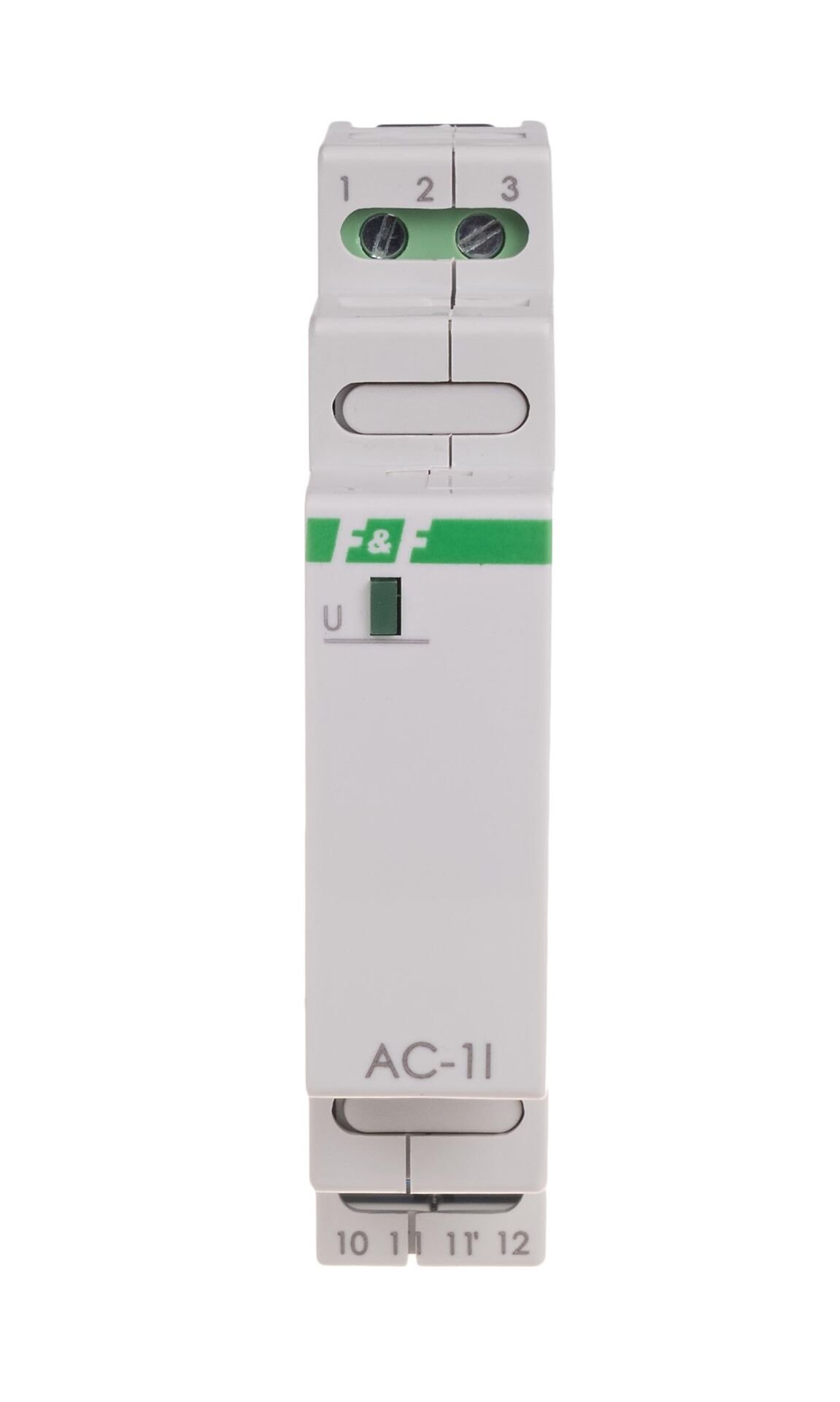

Akım dönüştürücü AC-1I 5A
MAX-AC-1I-5A, 5908312595243
Ürün Açıklaması
Analog akım dönüştürücü .
Akım (4-20 mA).
Tek fazlı 5A AC. Akım trafosu ile
çalışmak .
Akım dönüştürücü AC-1I 5A'nın amacı
AC-1I akım transdüseri aşağıdakiler için tasarlanmıştır:
- alternatif veya doğru akımın ölçümü,
- ölçülen miktarın 4÷20 mA aralığında birleşik analog çıkış akımı sinyaline dönüştürülmesi.
Akım dönüştürücünün çalışma prensibi
AC-1I akım dönüştürücü, Iline ölçüm girişinden akan akımı sürekli olarak ölçer. Ölçülen akım değeri, 4÷20 mA aralığında orantılı olarak çıkış DC sinyali Iout'a dönüştürülür.
Akım dönüştürücü True RMS akımının rms değerini ölçer. Bu, bozuk dalga formlarında da ölçümün doğruluğunu garanti eder.
Modülün sinyal çıkışının parazit önleyici filtreyle korunması, iletilen sinyalin doğruluğunu etkileyen ağ parazitini ortadan kaldırmaya olanak tanır. Bu sayede 300 m uzunluğa kadar sinyal kabloları kullanmak mümkündür.
Teknik Veri:
|
Besleme gerilimi |
9÷30VDC |
|
G/Ç arıza voltajı |
2.1kV |
|
Maksimum ölçüm hatası |
±0,2A |
|
çıkış sinyali |
4÷20mA |
|
İşleme hatası |
±%0,5 |
|
Sinyal çıkış kablosunun uzunluğu |
300 m |
|
TrueRMS/maksimum voltaj ölçüm aralığı |
0÷15A/285VAC; 0÷20A/400VDC |
|
İzin verilen aşırı yük |
100A/100ms |
|
bağlantı |
2,5mm² vidalı terminaller |
|
Sıkma torku |
0,4Nm |
|
Güç tüketimi |
0,8W |
|
Çalışma sıcaklığı |
-20÷50°C |
|
Boyutlar |
1 modül (18mm) |
|
Kurulum |
35mm ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
