Ürün Açıklaması
Analog akım dönüştürücü .
Akım (4-20 mA).
Tek fazlı 15A AC / 20A DC.
Doğrudan ölçüm .

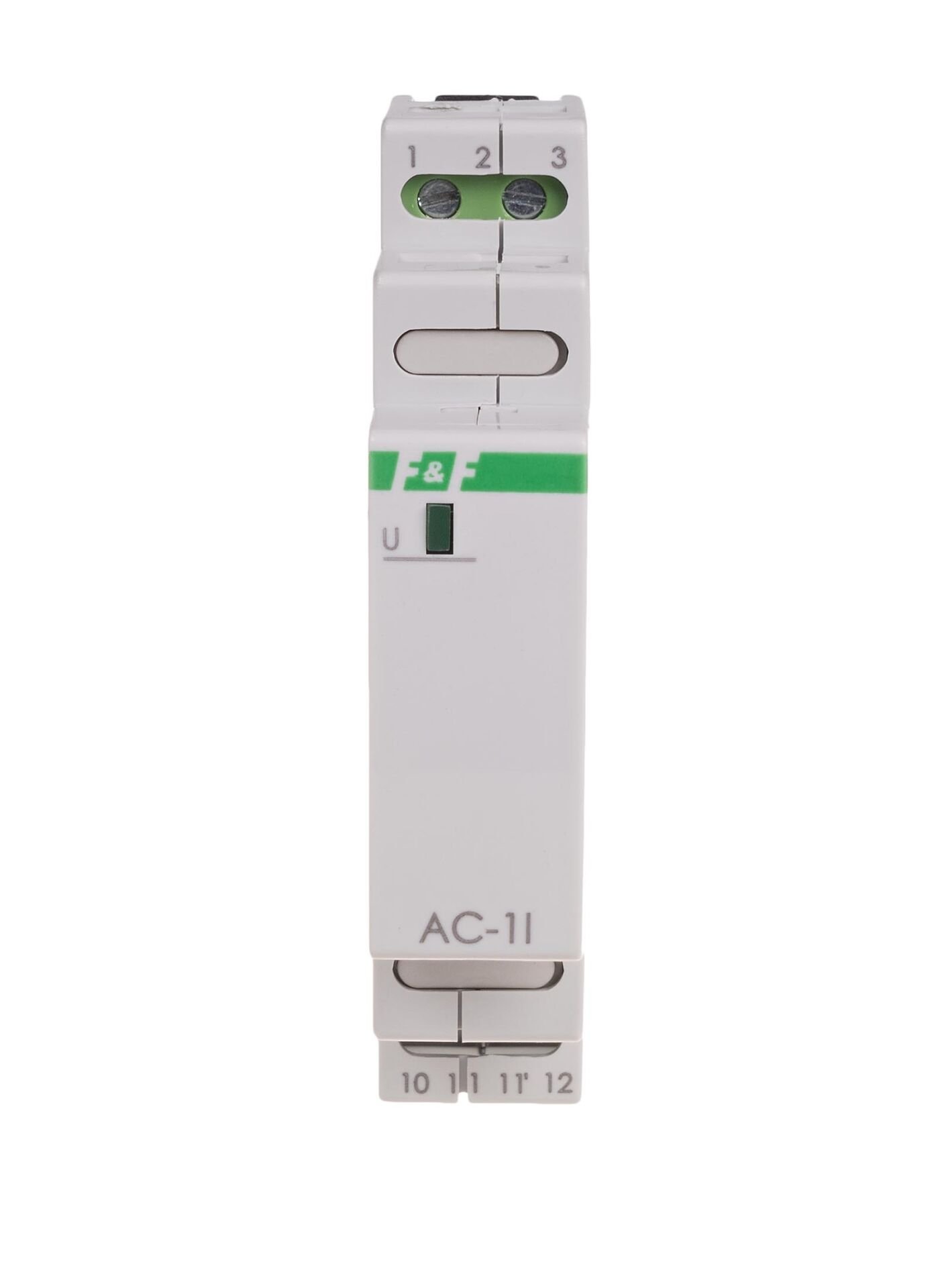

Akım dönüştürücü AC-1I 15 A, alternatif veya doğru akımın yoğunluğunu ölçmek için kullanılır. Ölçülen değeri 4÷20 mA aralığında birleşik bir analog çıkış akım sinyaline dönüştürür.
AC-1I 15A akım dönüştürücü nasıl çalışır?
Dönüştürücü, True RMS akımının rms değerini ölçer. Bu, bozuk dalga formlarında da yüksek ölçüm doğruluğunu garanti eder.
Modülün sinyal çıkışı, parazit önleyici bir filtre ile korunmaktadır. Filtre, iletilen sinyalin doğruluğunu etkileyen ağ girişimini ortadan kaldırır. Bu, 300 m uzunluğa kadar sinyal kablolarının kullanılmasına izin verir.
Teknik Veri:
|
Besleme gerilimi |
9÷30VDC |
|
G/Ç arıza voltajı |
2.1kV |
|
Maksimum ölçüm hatası |
±0,2A |
|
çıkış sinyali |
4÷20mA |
|
İşleme hatası |
±%0,5 |
|
Sinyal çıkış kablosunun uzunluğu |
300 m |
|
TrueRMS/maksimum voltaj ölçüm aralığı |
0÷15A/285VAC; 0÷20A/400VDC |
|
İzin verilen aşırı yük |
100A/100ms |
|
bağlantı |
2,5mm² vidalı terminaller |
|
Sıkma torku |
0,4Nm |
|
Güç tüketimi |
0,8W |
|
Çalışma sıcaklığı |
-20÷50°C |
|
Boyutlar |
1 modül (18mm) |
|
Kurulum |
35mm ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
